Stavba vozu ČD Kils vlastními silami
Tak co bychom si postavili tentokrát z pár plastových tabulek… Nebude to žádné překvapení – je to už uvedeno v nadpisu. Bude to Kils, vůz vzniklý rekonstrukcí vozů Gbgkks.
Přemýšlel jsem, že ani článek o tom psát nebudu, ale nakonec jsem si řekl, že třeba to někoho bude inspirovat – doufám že v dobrém, že se na mě nesesypete s výkřiky “fuj to je hnus”. Už od začátku mého modelaření jsem obdivoval kohokoliv, kdo si postavil něco svého. Samozřejmě, dobrá a dobře postavená stavebnice, to je paráda a výsledek může být skvělý, ale občas má pro každého z nás větší hodnotu něco, co sice není tak dokonalé, ale dali jsme do toho vlastní snahu od úplného začátku, kdy na počátku byl nápad a na stole něco, co trojrozměrný model nepřipomínalo ani z dálky.
Aby bylo mezi námi jasno o čem je řeč – je to Kils na spodku obyčejných “gábin”. Posloužím leda jednou velmi dokumentační fotkou z vlastní zahrádky (zachyceno v Lužné kdysi dávno). Vůz se začal vyrábět někdy v roce 2006, takže je určen pouze pro milovníky ČD nebo ČD Cargo.
Skříň vozu jsem se rozhodl vysochat z plastových tabulek. Je to už asi rok a půl nazpátek co jsem se stavbou začal. Dnes bych zkusil ukecat některého z kamarádů, kteří se mezi tím naučili kreslit lepty (zdravím ***** a *****, čau kluci).
Dnes, když doba a technologie pokročily, bychom se možná mohli časem dočkat tohoto vozu z produkce ES Pečky. Podvozek už na to mají… Prozatím si to můžeme jen přát, ale nějakou anketu v tomto smyslu jsem u nich na webu potkal 🙂 Tak uvidíme…
Snažil jsem se rámcově zachovat tvar vozu a samozřejmě jsem zachytil i jednu polovinu posuvných bočnic širší než druhou.
Pohled dovnitř, kde ovšem není nic k vidění.

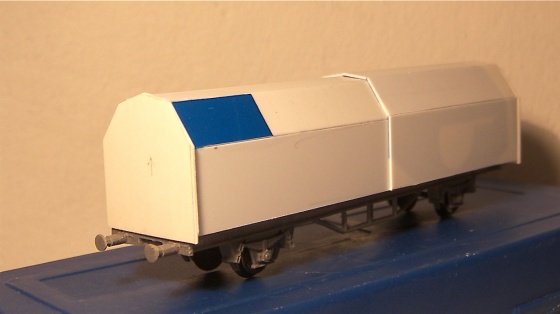

Zkušebně usazeno na podvozku – rozměry jsem dělal dle typáku a trefil jsem se akorát.
Technologie je opravdu jednoduchá – změřit, načrtnout, uříznout a slepit, než je z toho takováto budka (možná bude dobrá leda tak pro kolibříky na zimu, ale to ještě uvidíme).
Poté už mě samozřejmě nenapadlo nic blbějšího, než koupit pytel nejmenších proužků Evergreen, nařezat je a začít lepit jeden za druhým…
Když už padlo i půl pytle domácích zásob, zjistil jsem, že mám hotovou pořád tak nějak teprve polovinu vozu.
Takže hurá do obchodu pro další pytel…
Snažil jsem se co to šlo, přesto nejsou všechny profily přesně souběžné nebo stejně dlouhé…
A rychlým pohybem už to tu vypadá trochu k světu – vůz je “oprolisovaný”, tabule jsou ze čtvrtky.
Profily na čele jsou samozřejmě z Evergreenů. Snažil jsem se zachovat základní charakteristické tvary při zohlednění dostupných profilů, což je občas taky makačka… Ale dřív Evergreeny nebyly a také to šlo, tak co…
Pohled odspodu – pojezd je tovární Tillig. Skříň vozu je “převlečená” přes celý pojezd. Nárazníky jsou přilepené rovnou na skříň. Nárazníky jsou zatím Čambalíkovy, ale protože jsou moc dlouhé, půjdou pryč a budou nahrazeny nárazníky SDV.
Model je již částečně v bílé základovce…
Původně jsem si myslel, že by se to mohlo zaformovat a odlít, ale asi si ho nechám radši sobecky pro sebe, zas taková paráda to není 🙂
Takže budu mít jeden raritní kousek a než ho dodělám, vsadím se, že na trhu bude nějaká stavebnice 🙂

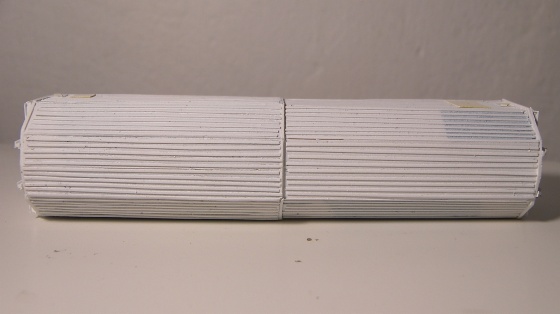

Zde je vidět, jak je každý profil trochu jinak dlouhý. Po nástřiku si myslím, že to bude vypadat dobře, ale počítače nýtů tímto článkem opět nepotěším 😛
Pojezd zůstane úplně bez úprav, jen přijde nastříkat červenohnědě jako v reálu.
Madla na čele jsou z drátu a ze zbytků leptu. Zajištění posuvných bočnic opět z drátu.
Nakonec jsem trochu předělal zámky bočnic – lepty a drát.
Pohled na čelo znovu.
Opět detail ovládání zámků a madla.
Vůz připraven na lakování. Některé detaily doplním ještě později, ale rámcově je vůz hotový. Bez evrgrýnů by to taky šlo, ale bylo by to na delší práci…
Celý spodek jsem nastříkal klasickou červenohnědou.
Nejprve jsem nastříkal čela červenohnědě.
Ta jsem pak lehce vymaskoval a stříkl bočnice mixem metalického Hliníku a R3M od Agamy. V podvozku jsem odřízl střední příčku z výztuhy, skutečný vůz jí taky nemá.
Pak už jsem mohl štětcem dotřít červenohnědou zbylé části, které červenohnědé být mají.
Obtisky jsou v naprosté míře ze sady Tams od Detailu (počítači nýtů opět prominou).
Podstatné jsou piktogramy zakazující jízdu s otevřenými bočnicemi, zbytek obtisků se dá vždy zaimprovizovat z čehokoliv.
Madla už jsou natřená žlutě.
Hliník opět trochu zvýraznil křivost některých prolisů, ale v tom počtu si to sám musím umět omluvit 🙂
Vůz už teď vypadá hodně pěkně, tedy alespoň mně se líbí 🙂
Zdá se, že vůz je tvarově velmi jednoduchý, ale hlavně při barvení to byl občas oříšek.
S obtisky už vůz vypadá opravdu dobře.
Tabule pod vozem jsou ze čtvrtky natřené černě.
Kotvičky z leptu, stejně tak stupačky. Dosazoval jsem je až teď a dobarvoval štětcem.
Obtisky na tabulích pod vozem jsou opět co dům dal.
Kolo ruční brzdy opět z letpu. Jediné, co jsem záměrně vynechal, jsou přestavovače. Leptané nemám a jsou zrovna tak zajímavě umístěné na skutečném voze, že se mi je dělat moc nechtělo.
Teď už chybí jen matný lak a vůz mám hotový.
Tím je vůz připravený do provozu a myslím, že ostudu si mezi továrními a stavebnicovými vozy určitě neudělá, spíše naopak.
Patinu žádnou dělat nebudu, vůz vyjel právě z fabriky (a tentokrát celkem doslova).
Já osobně jsem nakonec s vozem spokojený. Tovární pojezd je bez debat velmi dobrá volba a vzhledově se to nakonec povedlo dotáhnout do koukatelného výsledku.
Samozřejmě to má rezervy ve zpracování a v tvarové přesnosti, ale jako celek ten vůz “funguje”. Uvidíme, jestli se časem dočkáme stavebnice, tenhle vůz by za ní určitě stál!
