Sas-ka ČSD s lepty od TTjeníka podruhé

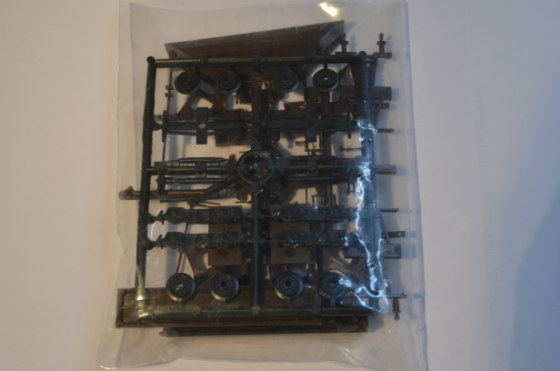

Opět jsem po delší době sáhl k takové trochu oddychové „tuningové“ stavbičce dalšího typického nákladního vozu našich tratí – Sas/Faccs ze stavebnice možná ještě bývalého LPH.
Tu ale hodlám opět doplnit leptíky ze sady od TTjeníka stejně jako v již uveřejněném starším článku o modré verzi Chládek a Tintěra. Tentokrát se bude jednat o verzi ČD v červenohnědém nátěru.

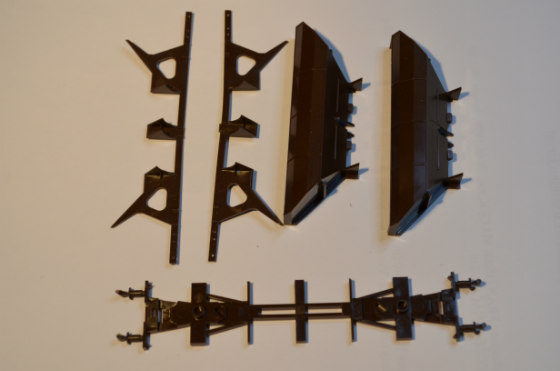

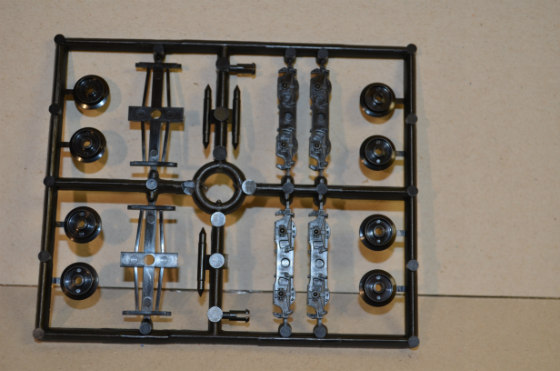

Takže jsem z výlisků vybral jen těch několik dílů, které ke stavbě budu potřebovat.
Abych mohl vyhodit licí rámečky, tak jsem odstříhal i nepotřebné díly, ty se budou hodit třeba na skládku železného šrotu.
V korbě jsem hlavně odstranil spodní přepážky.
Začistil a ještě vybrousil i odlehčení na rámu podvozku.

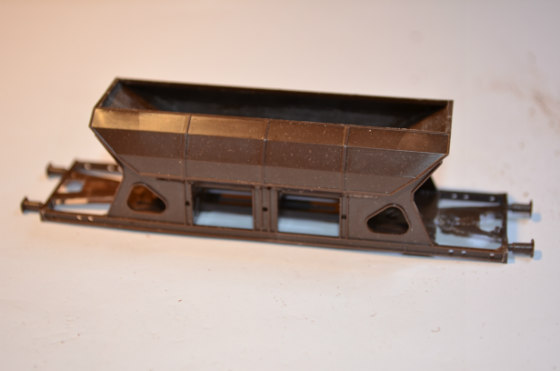

A zkompletoval jsem korbu s bočnicemi.

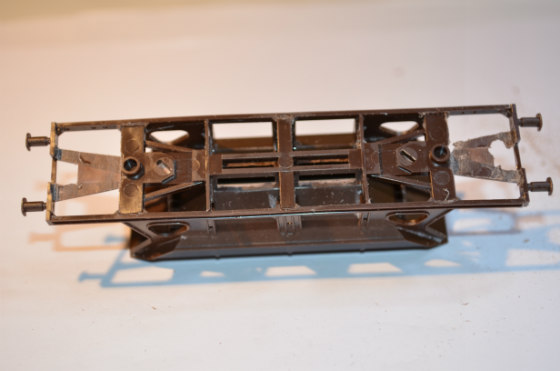

Zbylo již jen vsadit rám podvozku.

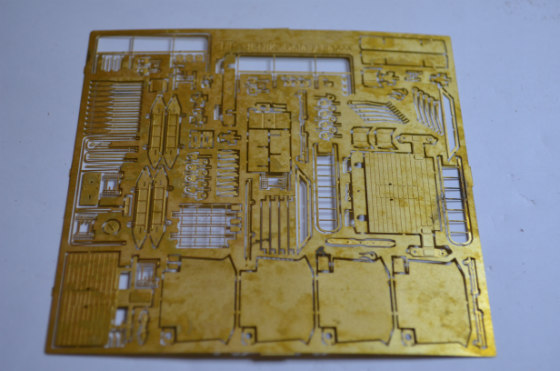

Připravil jsem si leptík nových dílků od TTjeníka – moc krásná prácička. A můžeme jít „tunit“.

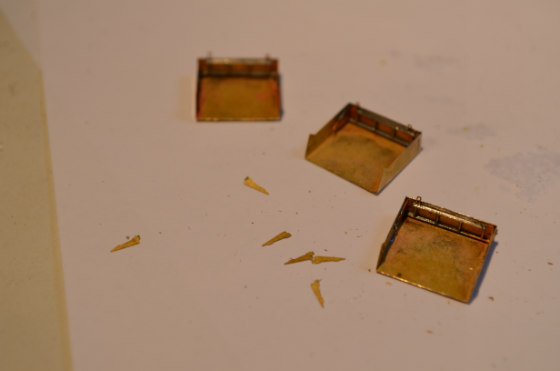

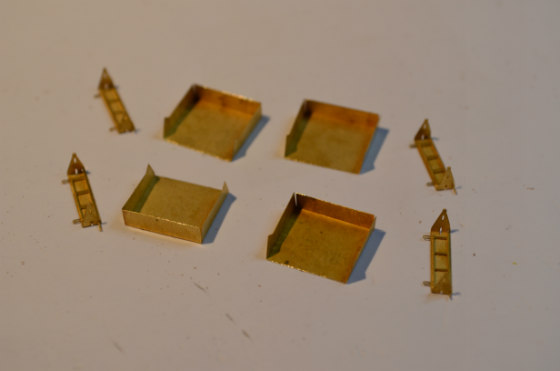

Nejprve díly na výsypné klapky.
Tak jsem si je vytvaroval a stačí jen sletovat.

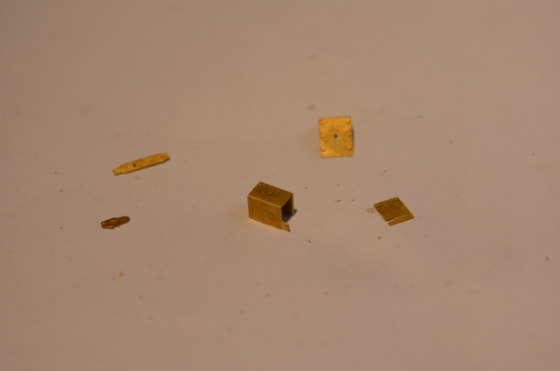

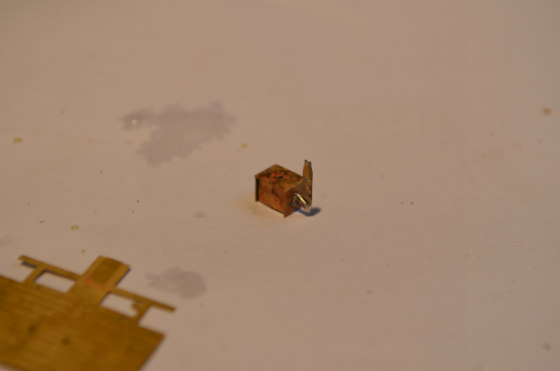

Pak jsem si připravil ke kompletaci domek ovládání brzdového válce.
K tomu je taky zapotřebí ta správná plošina, pochopitelně včetně detailních dílků.
Na přiloženém přípravku vytvarovat zábradlí.

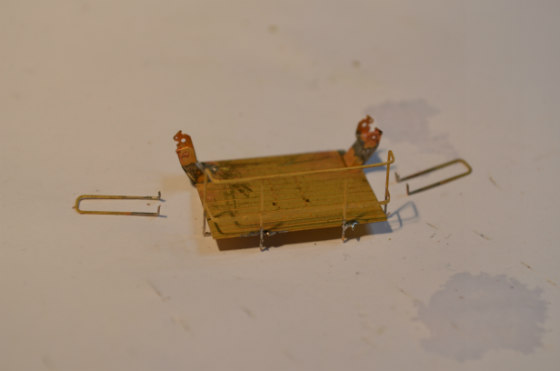

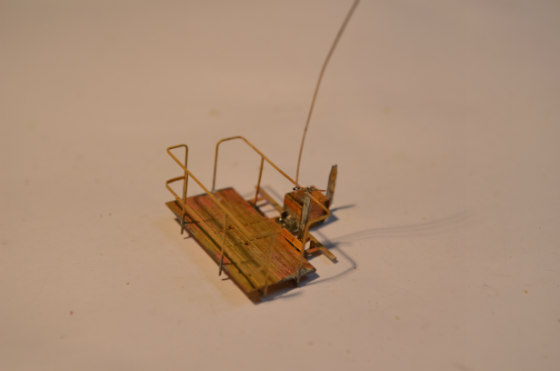

Vše osadit na plošinku.

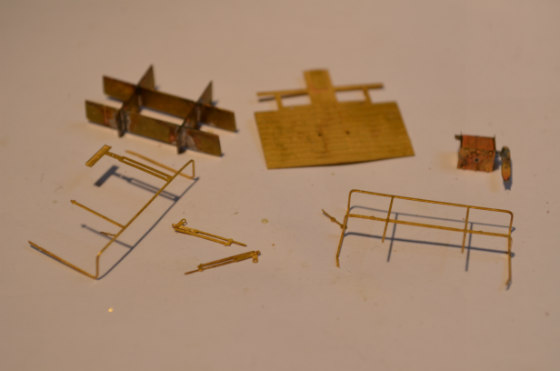

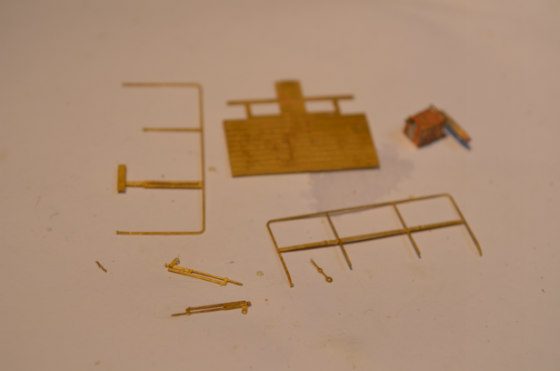

Druhá plošinka je trochu složitější, na ní jsou držáky ovládacích pák výsypných klapek.
Zábradlí se opět vytvaruje na přípravku, potom stačí na čelech přiletovat.

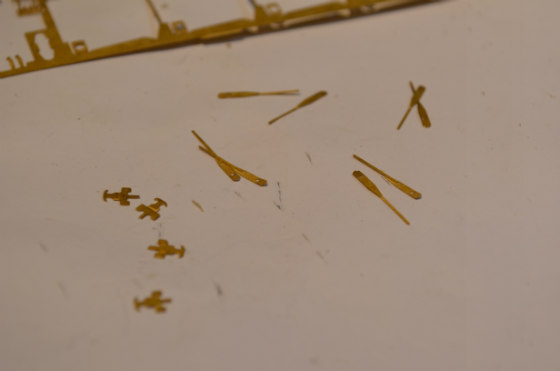

Je potřeba sestavit ovládací páky, vždy ze dvou kusů jednu, potom taky kotvičky.

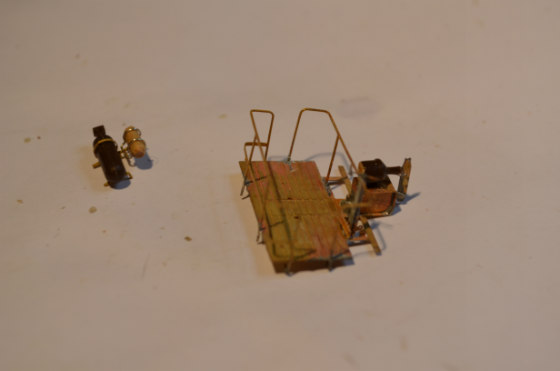

Ještě jsem z původních výlisků hrábnul po nádrži vzdušníku, ale je potřeba vyrobit ještě druhý menší, třeba ze špejle. Pak je přepásat mosaznými pásky a upevnit na držák.

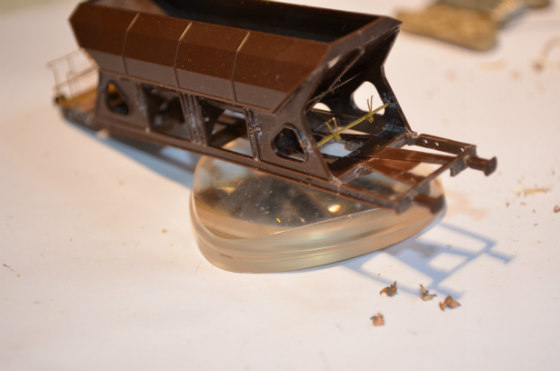

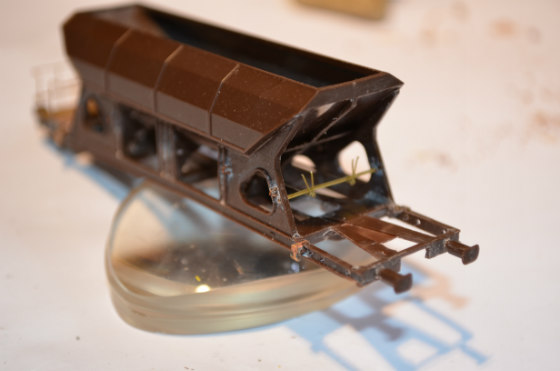

Do bočnic jsem podle přiloženého návodu navrtal dírky pro nové detaily, z drátku o prům. 0, 1 mm jsem přes vrtáček vytvaroval vázací oka, která přijdou vlepit do těch vyvrtaných dírek.

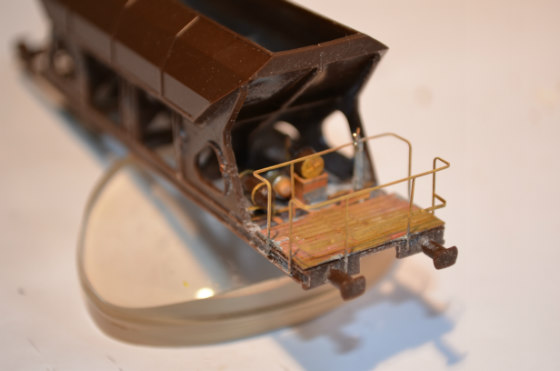

A už se může osadit první plošina.
Na druhou stranu jsem si připravil nejprve příčník pro další ovládací páčky, jejich „hřídele“ jsem vyrobil z drátku o prům. 0,18 mm.
Osadil jsem zkompletované kotvičky, ještě před usazením druhé plošinky.

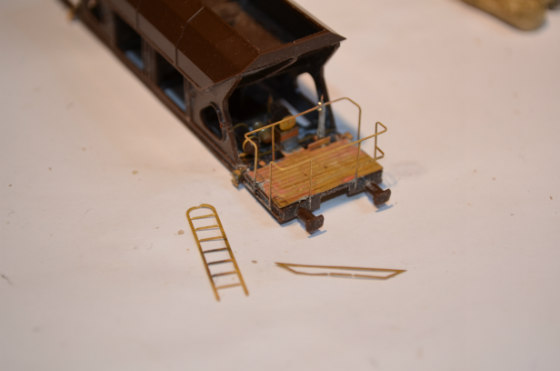

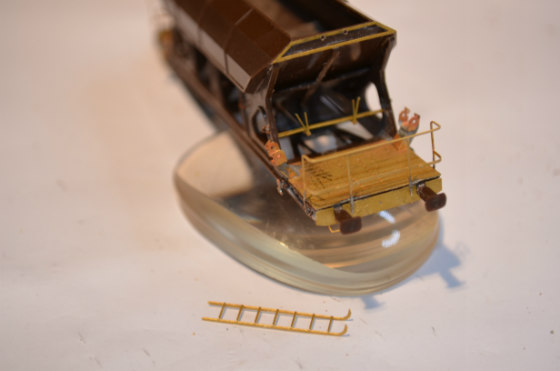

Teď orámování čela korby a první žebřík.

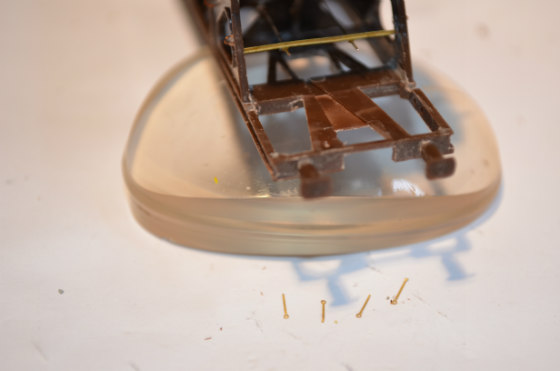

Pod nárazníky nové čelníky, hlavně opatrně, aby nedošlo k poškození madel.

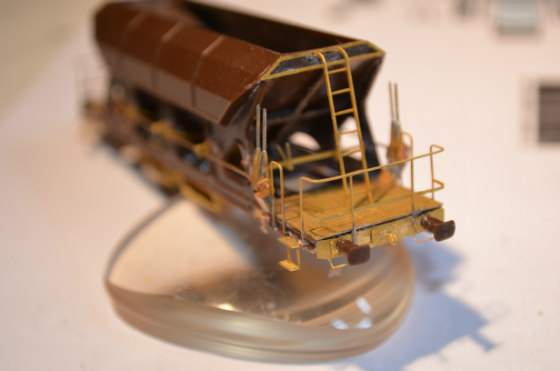

A teď i druhý žebřík na druhou plošinku.

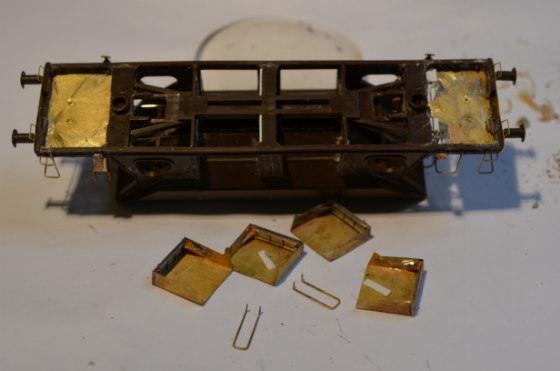

Ještě výsypné klapky, tady je potřeba dolepit destičku tl. 0,5mm -zesílit na rámu vnitřní žebra.

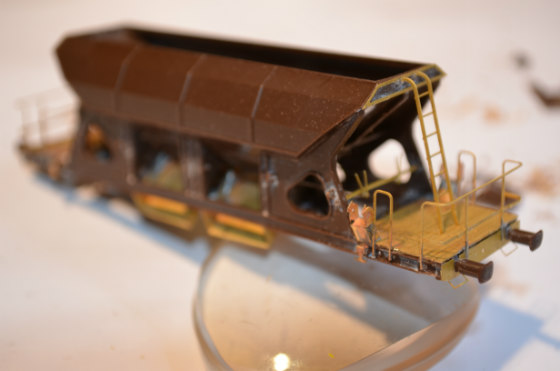

A přidat poslední madla zábradlí.

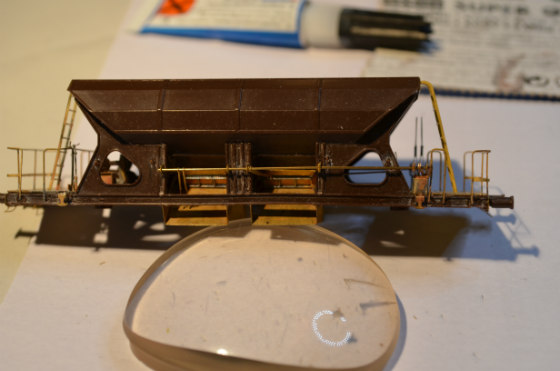

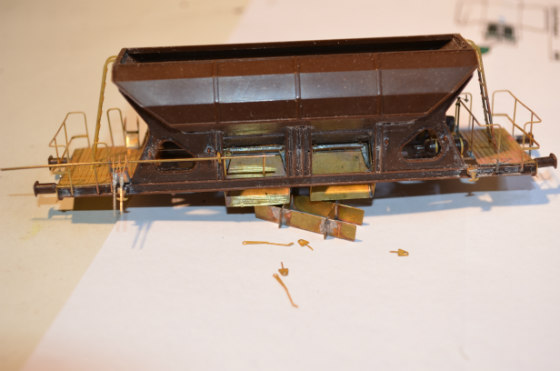

Z kulatiny o průměru 0,5 mm jsem vyrobil hřídel ovládání výsypných klapek a osadil ložiska.

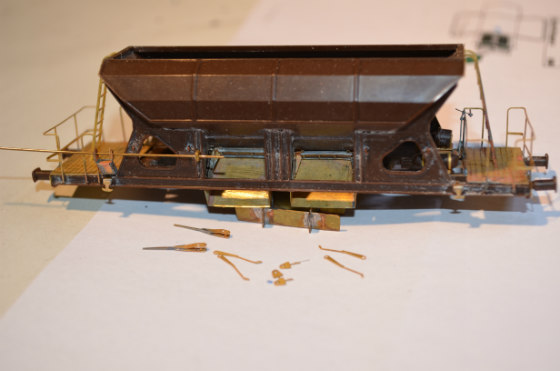

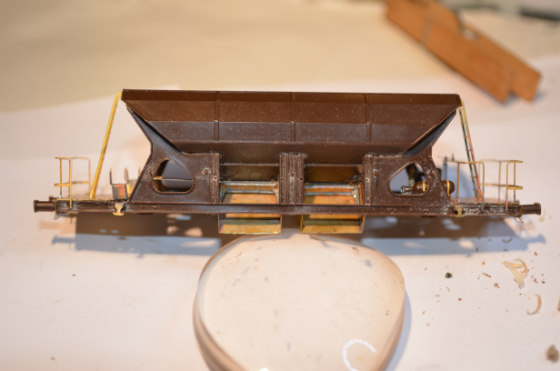

Potom osadit páky a táhla, jeden bok je hotový.
To stejné i na druhém boku.

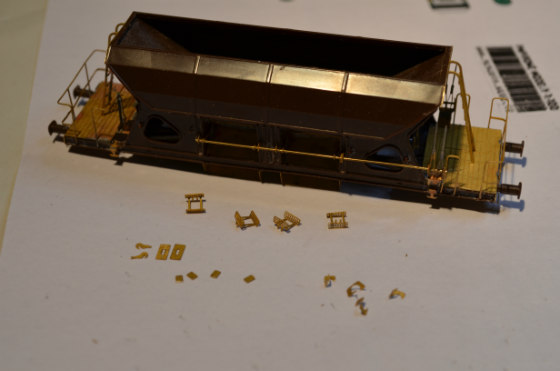

Nyní už „jen“ detaily – tažné háky na čelníky, přídržné desky pod nárazníky, desky na boky rámu a stupačky.
Na závěr jsem si ponechal celé podvozky.

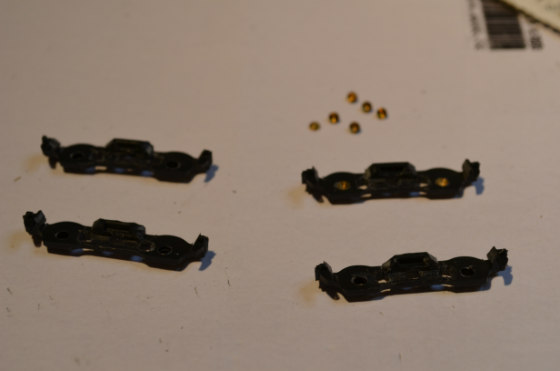

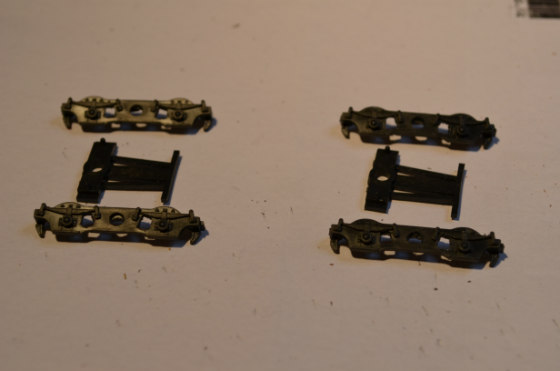

Nejprve upravím výlisky, z vnitřní strany odfrézuju přebytečný plast, potom naznačené odlehčovací otvory profrézuju a začistím.
Zbývá osadit ložisky a zkompletovat, taky doplnit dvojkolí.

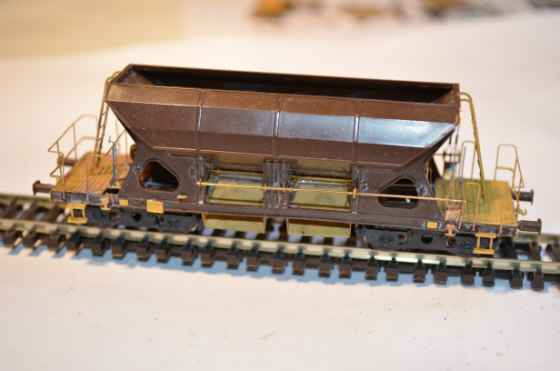

A surový zkompletovaný vůz nevypadá až tak nejhůř, ale takhle ho nechat nemůžu.

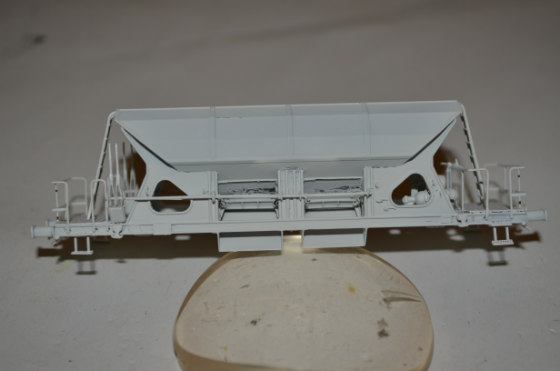

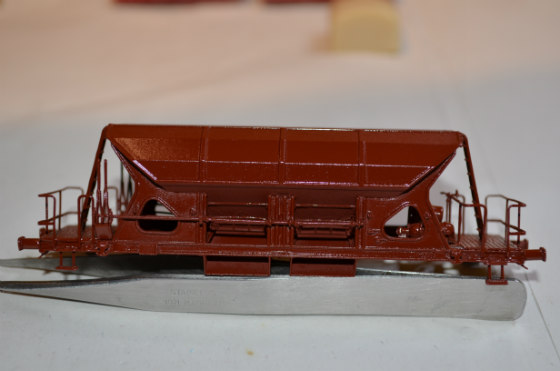

Nyní může celý vůz do lakovny, opět nejprve základovka, potom červenohnědá „klasika“, lesklý lak pod obtisky, …
Obtisky jsem použil ty z nabídky p. Jirana. Zalakovat opět lesklým lakem, nakonec matný.
Ještě trochu provozně zaneřádit.

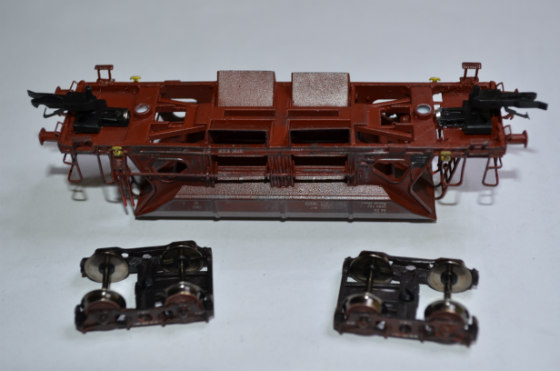

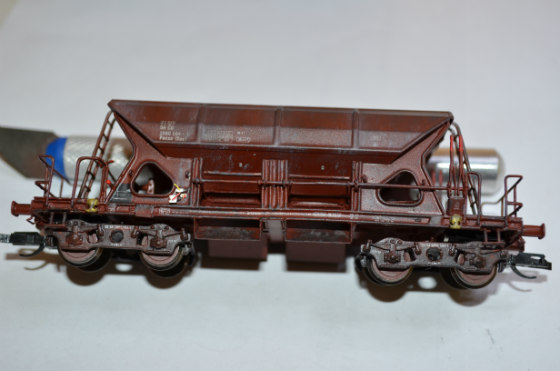

Zbývá zkompletovat s podvozky a usadit kinematiky Peho.
Taky se nesmí zapomenout na ovládací páky přestavovačů, již natřené dosadit na správná místa.

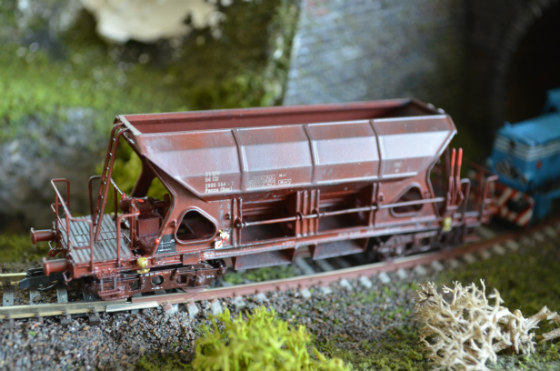

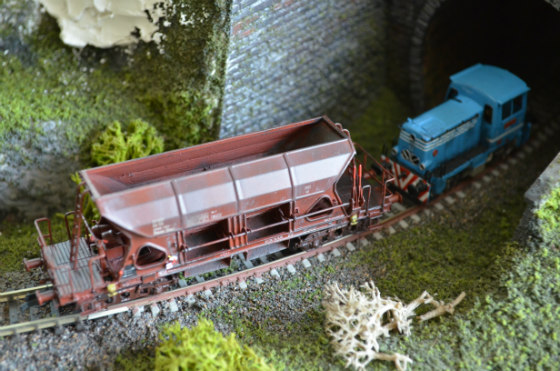

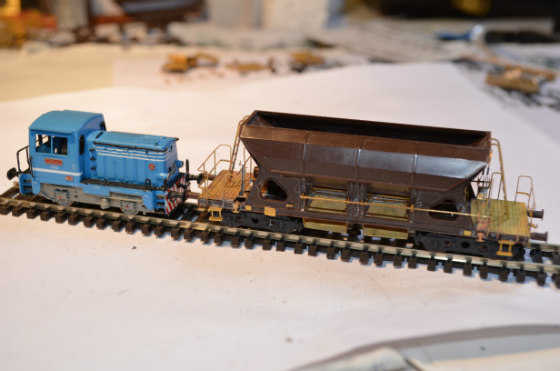

A může taky do provozu…
