Kulatá záď pro Karosy 700 a 900 z leptu
Aby bylo možno zpestřit varianty sedmistovkových Karos, vytvořil jsem jako doplňek i kulatou záď. Ta se používala u novějších modelů kvůli většímu motoru, který se pod starou záď jednoduše nevešel. Stejná záď byla pak používána i u prvních sérií řady 900. Takže milovníci epochy IV a dříve mohou přestat číst hned 🙂
Momentálně je určena jen pro sedmistovkové krátké verze, protože na sedmistovkových kloubácích neexistují záznamy v hlavách znalců, že by ho nějaká kloubová Karosa měla. Technicky to zřejmě nemožné není, ale jednalo by se o jednotlivý “tuning na koleně”.

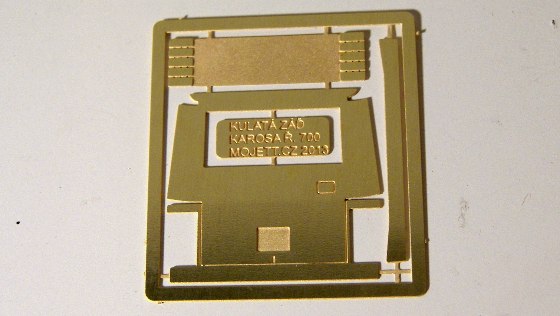

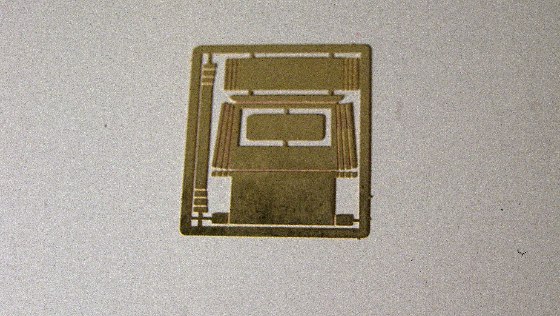

Záď je opět velmi jednoduchá tak, aby přinesla za málo námahy hodně muziky. Celkem jsou tak k nalezení na plechu 4 díly.
Z druhé strany plechu jsou připraveny drážky pro ulehčení ohýbání. U tří dílů. Za kvalitu fotky se omlouvám.
Hlavní díl je samozřejmě samotné čelo. Je řešeno jako dodatečný díl, to znamená že se autobus sestaví jako obvykle včetně rovného zadku, a pak se tento kulatý zadek připlácne.
Druhý díl jsou světla. Ta se podlepí na samotné čelo, aby respektovala skutečné zapuštění pod profil čela.

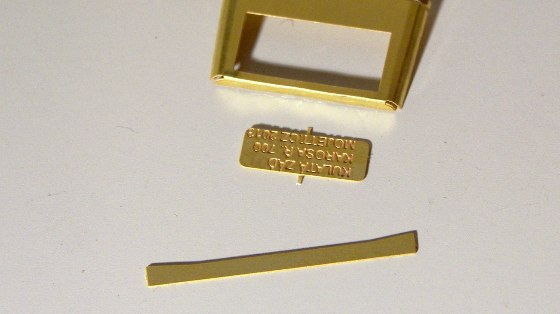

Zbávají dva díly. Horní je jen pomůcka pro spojení horní části se střechou autobusu, aby se nemusely řezat žádné odstřižky. Místo navíc to nezabralo a rozměr je “na míru”. Spodní díl je nárazník, který se naopak připevní zvenku čela a tím rozšíří plasticitu na další úroveň.

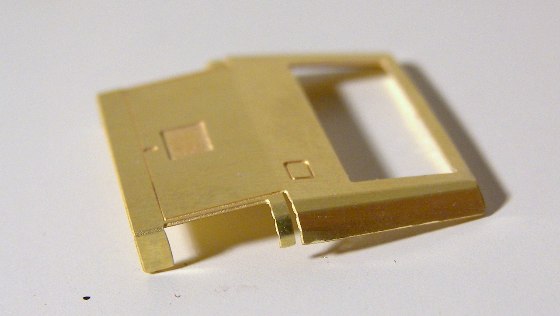

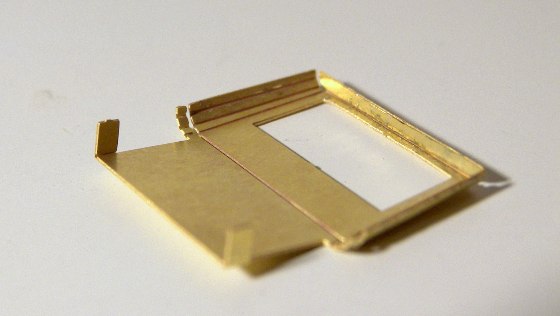

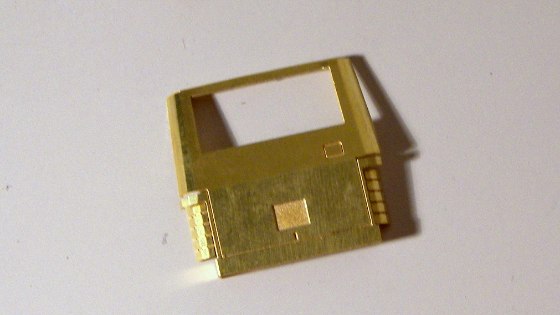

Ohýbání čela je velmi snadné a lze pochopit z fotky. Pro ohyb jsou na každé straně tři drážky.
Jedinou pozornost je třeba věnovat přechodu do střechy, aby se nechtěně nevyhnul i rám okna.

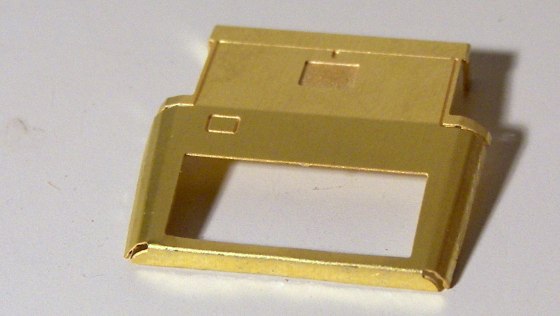

Zahnuté části se pak naohýbají s ohledem na konkrétní autobus, aby pasovaly co nejlépe.

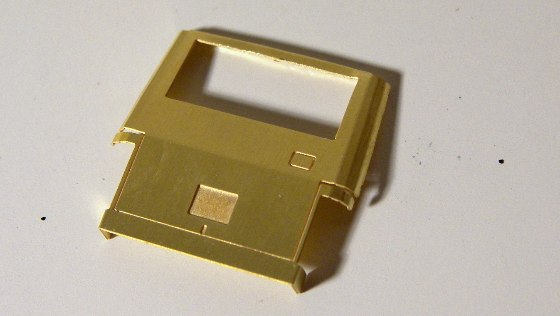

Mně se osvědčilo mít autobus spájený a opatrným přisazením a přitlačením zádě na autobus se sama natvaruje do nejlepšího tvaru. Spodní ťuflíky se ohnou do úhlu dle potřeby. Slouží jako distanční vzpěry a připájí se na základní čelo tak, aby byla záď ukotvená i ve spodní části a přiléhala kompletně k původní zádi.
Ohnutá světla je třeba doladit dle samotného ohnutí čela.
Pak se jen přilepí zevnitř, proto je díl mezi světly jen v poloviční síle.

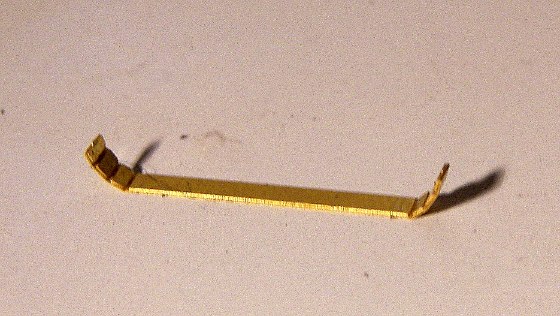

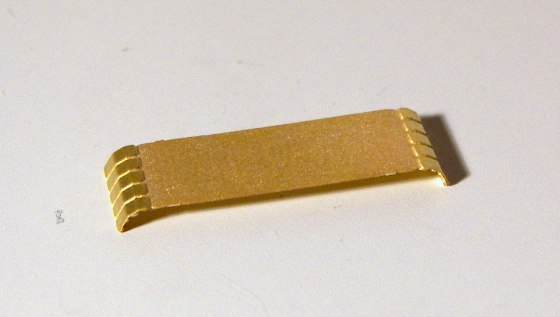

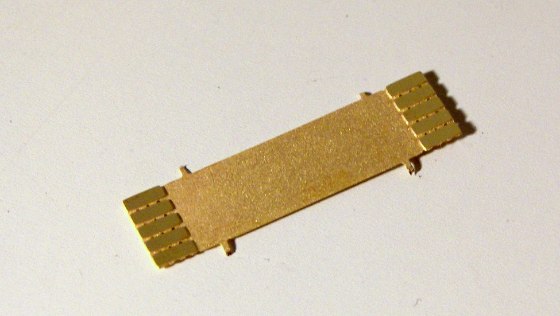

Nárazník je také nutno přizpůsobit finálnímu tvaru.
Zde tedy spájená B732. Výhod to má více. Není třeba dělat novou stavebnici, zůstane stejný pojezd i interiér a jejich uchycení k pevné konstrukci skříně se nemění.

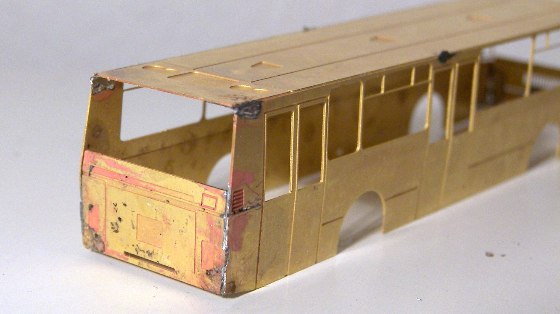

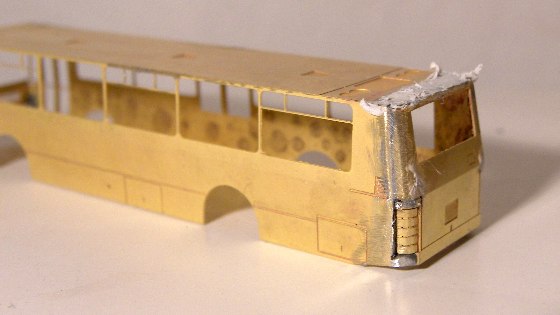

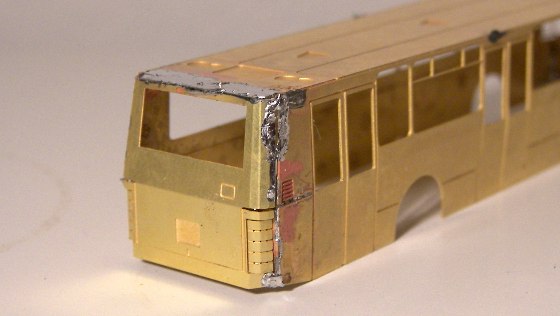

A zde už připlácnuté čelo napájené co nejvíce ke zbytku autobusu.

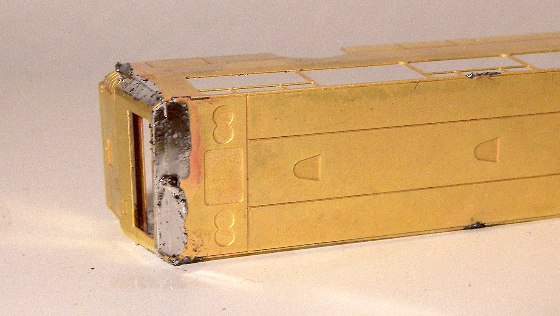

Ani jsem nepotřeboval spojovací dílek, prostě jsem to natupo zalil cínem a drží.
Stejně tak druhá strana. Je vidět mezera před světly, stále se dá jemným tlakem přihnout vše ke skříni.

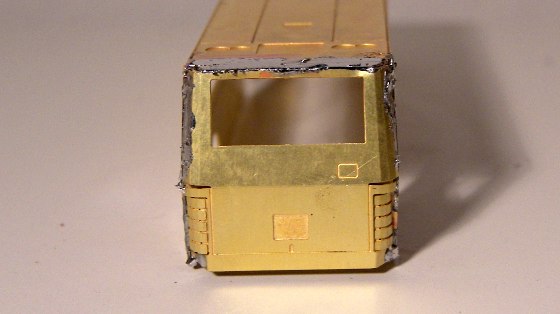

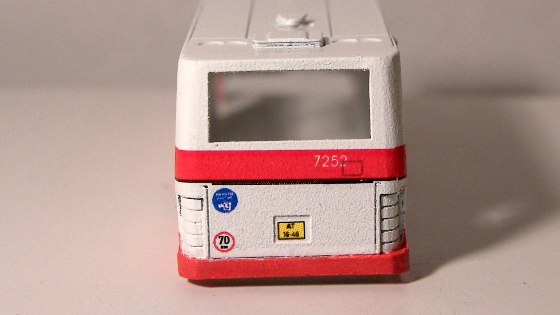

Pohled zezadu.

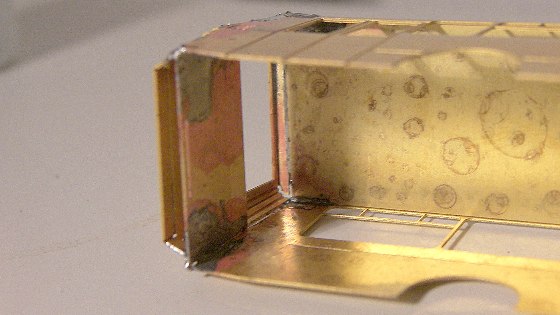

Zevnitř. Distanční dílky jsou cca v úhlu 50 stupňů, tedy ne pravý úhel ale skutečně dle potřeby.

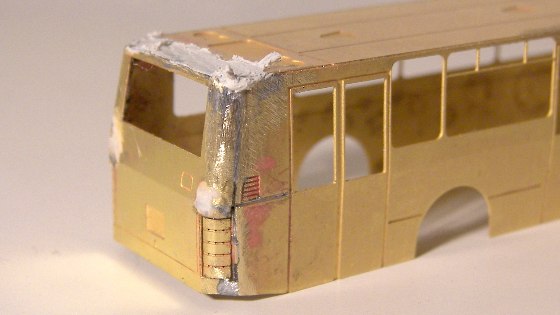

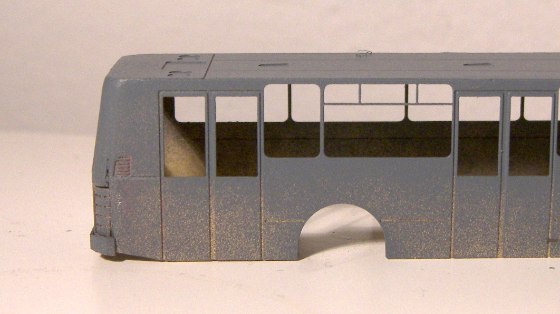

Přebroušení a tmelení tentokrát tmelem.
Dokud to nebude uspokojivé.
Znovu přebroušeno.

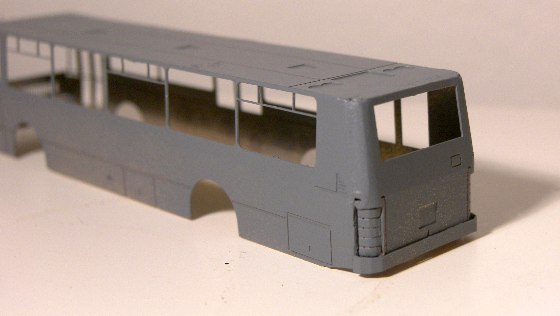

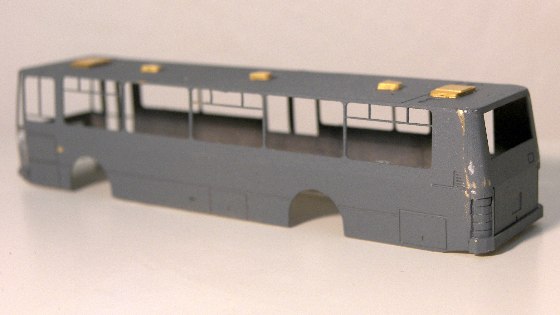

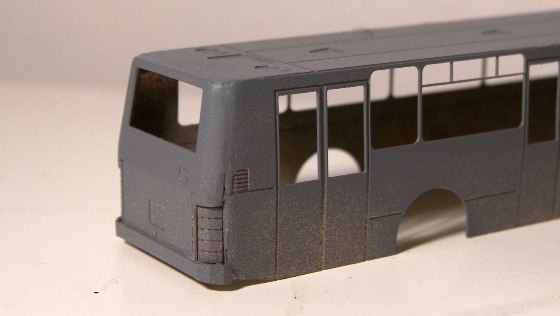

A na ukázku v základovce. Drobnosti se ještě dotmelí, ale spojení se povedlo.
Přechod je skoro neznatelný, šířka se trefila dobře.
Světla jsou skutečně zapuštěná jako v reálu.
V reálu je mezi zádí a bočnicemi lehký schod, jak je záď na zbytek autobusu uměle osazená, takže případný schod není na závadu.

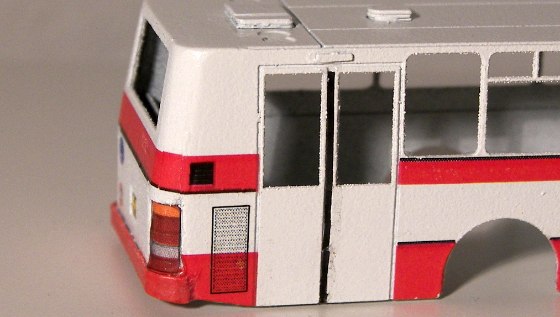

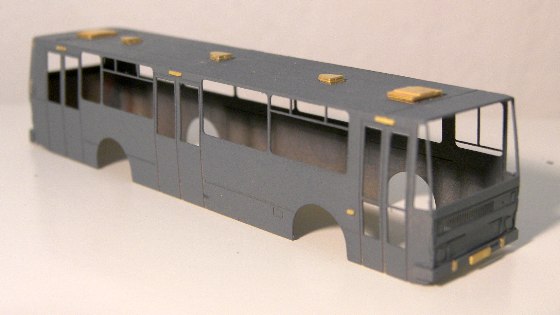

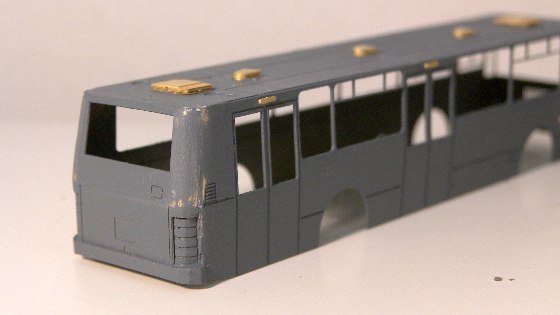

Osazené všechny ostatní doplňky na zbytek autobusu.
Pořád jsem trošku tmelil a brousil.

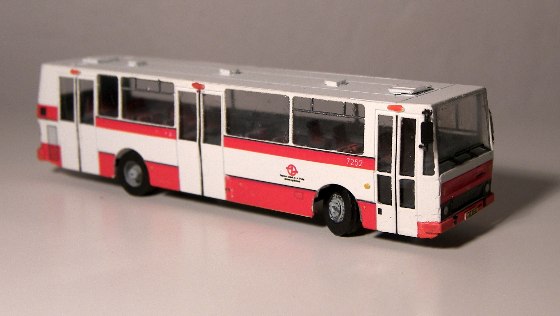

A už hotovo.

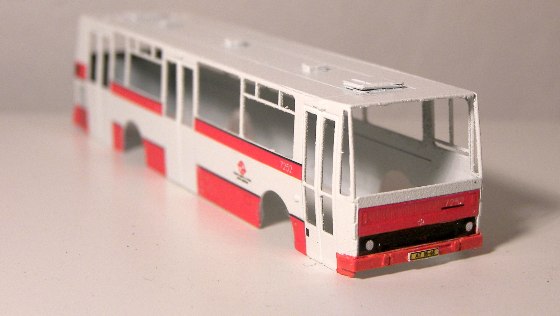

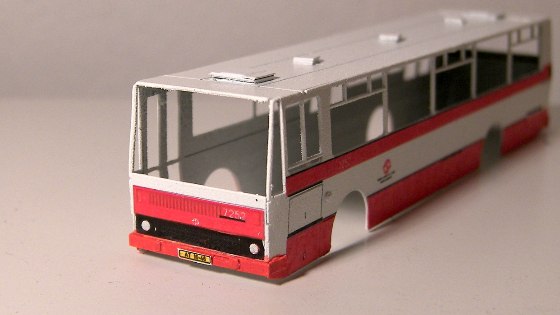

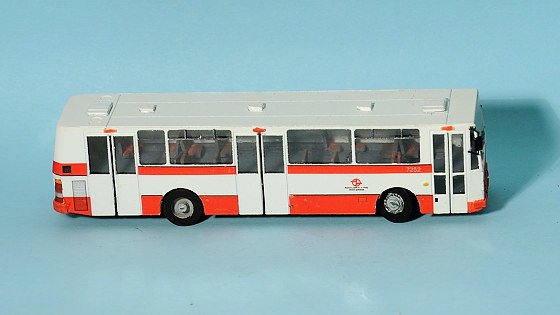

Rychlý skok vpřed. Zkusil jsem použít obtiskové pruhy na městskou verzi od Rosťopiše.

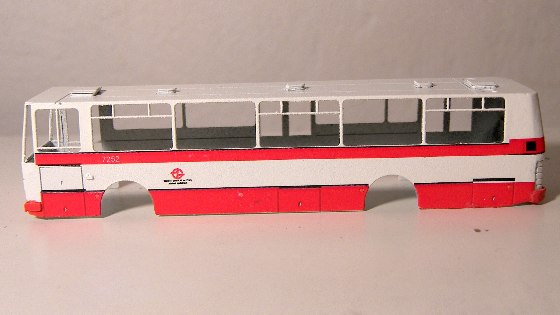

Co bych pruhům vytknul, že občas to nesedí úplně přesně, třeba za posledním oknem si všimněte schodu.
Rovněž přední světla mi přijdou moc malá, oválná naopak moc velká.

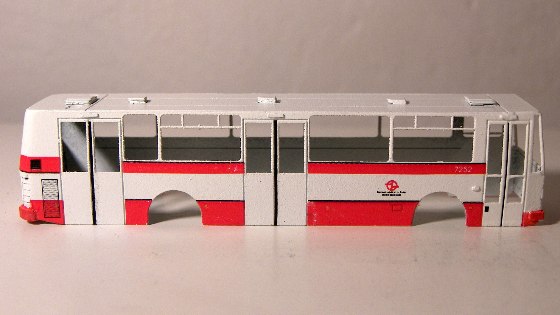

Zadní část jsem si musel nastavit ze dvou pruhů, takže mi číslo vyšlo na víčko nádrže, ale na zkoušku to nevadí.
Jinak se s obtisky pracovalo parádně, ušetří to spoustu starostí se stříkáním, je to rychlé, čisté, přesné a vypadá to dosti profi.

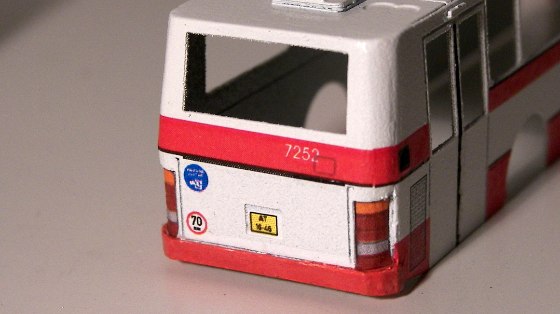

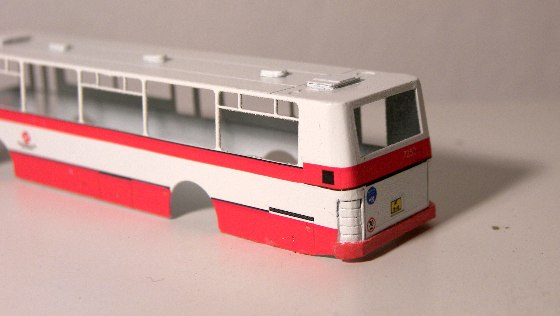

A samotná záď vypadá moc pěkně, jsem rád, že se povedla.
Co není v obtiscích řešeno je přední a zadní nárazník, ten se musí natřít nebo nastříkat ručně. Odstín odpovídá červeně Agamě. Mně se to stříkat nechtělo, takže jsem to natřel štětcem.
Také jsem si z vlastních zásob doplnil gumy na dveře. Vzhledu to hodně pomůže, obzvláště u městské verze.

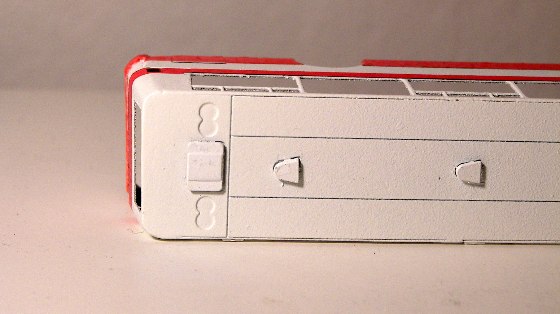

Vršek jsem zatmelil doztracena, v reálu je zde schod také znatelný.
Také mě moc nezaujala mřížka chlazení motoru, je moc jemná a nevýrazná. Ta moje se mi líbí víc (je v pozadí).

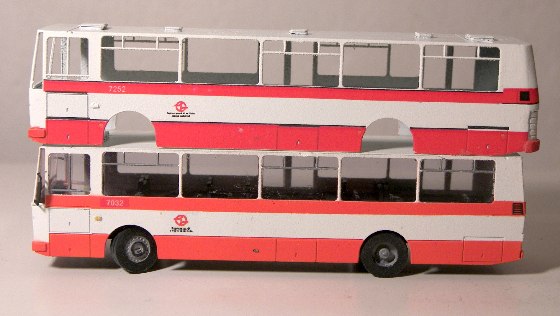

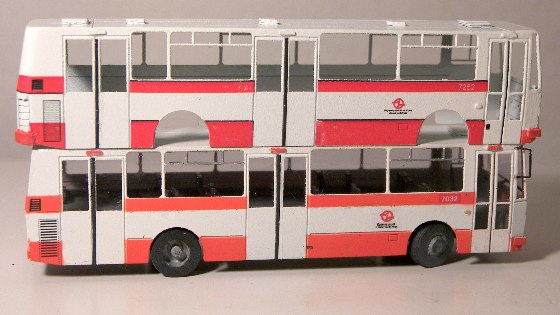

Srovnání stříkané a obtiskované verze. Odstín není podstatný.
Na obtiskové Karose je vidět, že Rosťopišova sada obsahuje i lišty, ale vyvedené jen v černé, ač v reálu jsou spíše s převažující stříbrnou (hliník?).

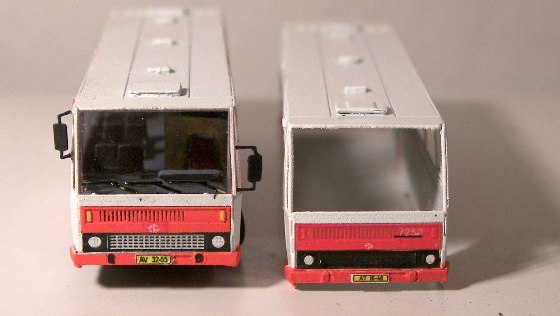

Srovnání čel. Světla u Rosťopiše se mi zdají moc malá, jak už jsem říkal.

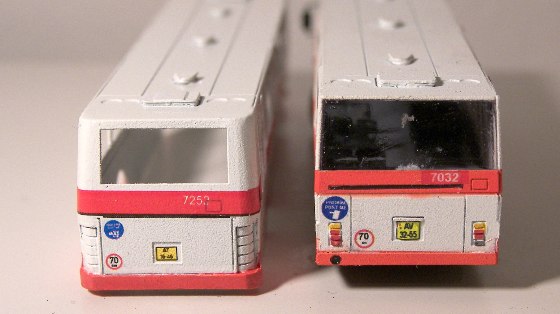

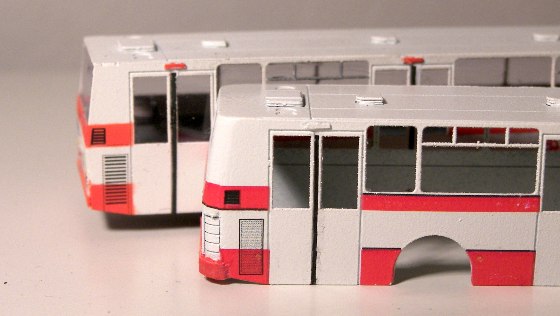

Srovnání obyčejné hranaté a novější kulaté zádě. Tak se nejlépe pozná, “v čem je sakra teda ten rozdíl?” Kulatá vypadá opravdu pěkně a když se to pečlivě přebrousí, tak je opravdu kulatá a ohyby nejsou nijak znát.

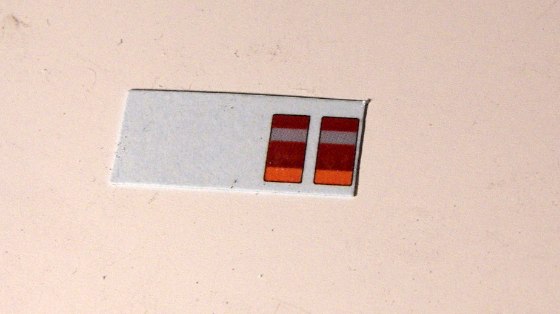

Protože natírat zadní světla mi přišlo barbarské a předpokládal jsem neúspěšný pokus, vytvořil jsem světla jako obtisk.
Po nanesení to vypadá luxusně.
Stačí pečlivě obstříhnout a případně s pomocí Hypersolu doladit rohy. Ostatně na celé obtiskové sady pruhů jsou vhodné nějaké vodičky, které pomohou obtiskům kopírovat občas záludné tvary (podběhy, čelní maska a tak dále).

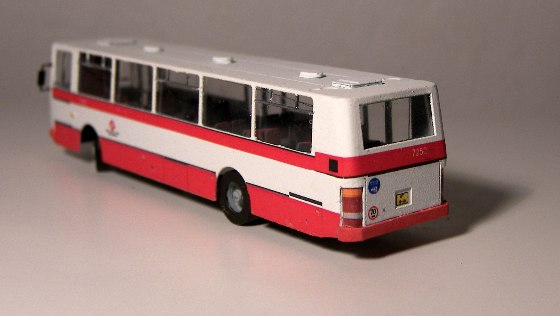

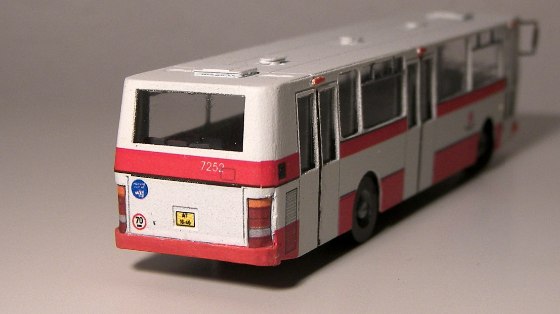

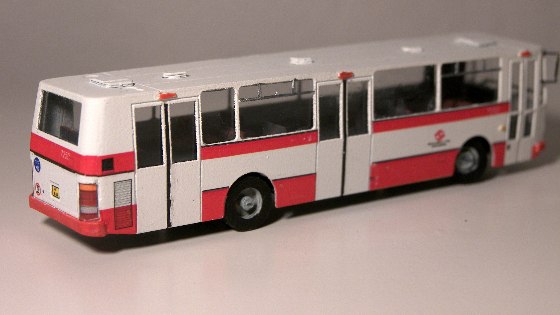

A už v dokončené podobě.
Zasklení zadního skla je bez problému.
I při naroubování na rovný zadek je v horní části dostatek místa pro vložení skla, které je o trochu větší než otvor a tím ho stačí jen podlepit.

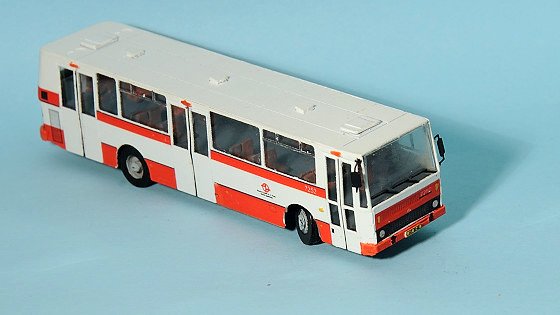

A zbytek je normální jako u každé hranaté Karosy.
Sedačky jsou natřené červeně, což představuje novější polstrování.

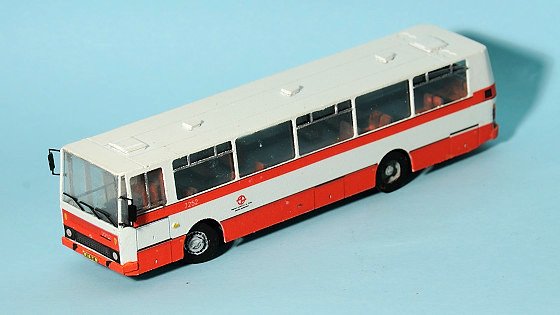

Takže generálka na řadu 900 se vyvedla…
A příště už rovnou o celém devítistovkovém autobusu.
Stavebnici B731/2 včetně zádě můžete zakoupit na e-shopu MojeTT.cz >>>
